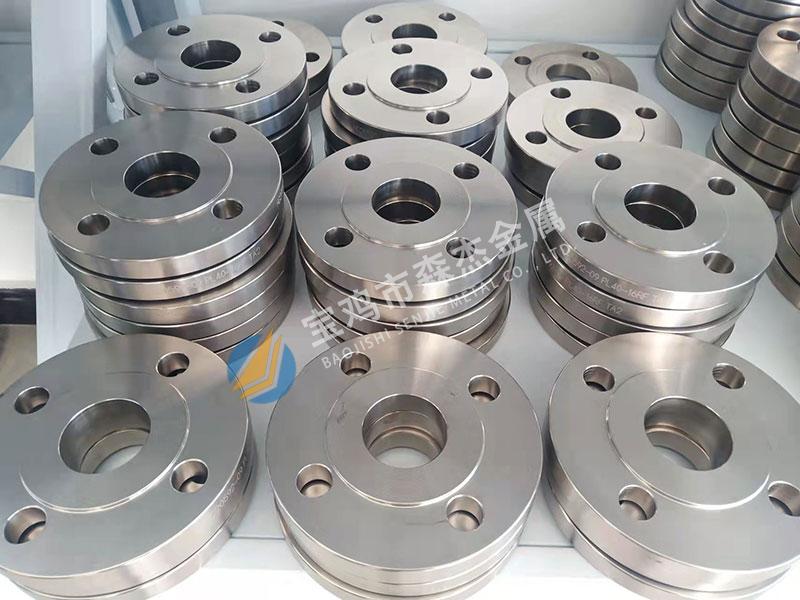

钛法兰的分类及密封面介绍

法兰(Flange),又叫法兰凸缘盘或突缘。法兰是轴与轴之间相互连接的零件,用于管路之间的连接;也有用在设备进出口上的法兰,用于两个设备之间的连接,如减速机法兰。法兰连接或法兰接头就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。有的管件和器材已经自带法兰盘,也是属于法兰连接。

今天我们先不讲法兰连接,我们说一下法兰的常见分类及密封面的类型都有哪些?

法兰的常见分类

一般来说,法兰的分类方式一般按化工行标、石化行标、机械行标以及国标来分。其中:

1.按化工(HG)行业标准分:整体法兰、螺纹法兰、板式平焊法兰、带颈对焊法兰、带颈平焊法兰、承插焊法兰、对焊环松套法兰、平焊环松套法兰、衬里法兰盖、法兰盖。

2.按石化(SH)行业标准分:螺纹法兰、对焊法兰、平焊法兰、承插焊法兰、松套法兰、法兰盖(不表注)。

3.按机械(JB)行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

4. 按国家(GB)标准分:整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

法兰密封面类型

法兰密封面要根据工况、介质、压力、规格、温度等情况的不同进行Z优选择,所以对法兰的要求也存在不同。

1、FF-全平密封面(Flat Face Full Face),从英文中更好理解这一类型:密封面表面为全平。其适用于压力不高、介质无毒的场合。

2、RF-突面密封面(Raised Face),这一类型密封面是这几种类型当中使用Z为广泛、普遍的一种,突出部分的高度在国际与欧洲体系和国内的标准均为固定高度,但美标法兰中应注意高压力的高度会增高密封面的高度,垫片的使用也有多种类型。

适用于突面密封面法兰的垫片有非金属平垫片;包覆垫片;金属包垫;缠绕式垫片(含带外环或带内外环)等。

3、M/FM-凸凹密封面(Male Face与Female Face)这两种密封面类型是匹配的,需要按要求配套使用,安装时便于对中,还能防止垫片被挤出。适用于压力较高的场合。

凹凸面密封面适用的密封垫片有:非金属平垫、包覆垫;金属包垫;基本型或带内环型缠绕垫片等。

4、T/G-榫槽连接密封面(Tongue Face和Groove Face)同凹凸面差不多,由一个榫面一个槽面相配而成,密封更窄。由于垫片的位置在环状凹槽内不与管内介质产生直接接触,在一定程度上减少了流体介质对其的损耗,因此T/G-榫槽连接密封面可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。

榫槽面密封面适用的垫片有:金属及非金属平垫、金属包垫及基本型缠绕垫片等。

5、RTJ(RJ)-环连接密封面(Ring Joint Face)也属于窄面法兰,密封面是梯形槽面,环接面的法兰与上两种不同,不需要配对使用。只是使用的垫圈不同,需要八角形金属环垫或椭圆形金属环垫来密封。

由于金属环垫可以依据各种金属的固有特性,因而这种密封面的密封性能好,比之凹凸面法兰更具有优越性,适合于高温、高压工况。
