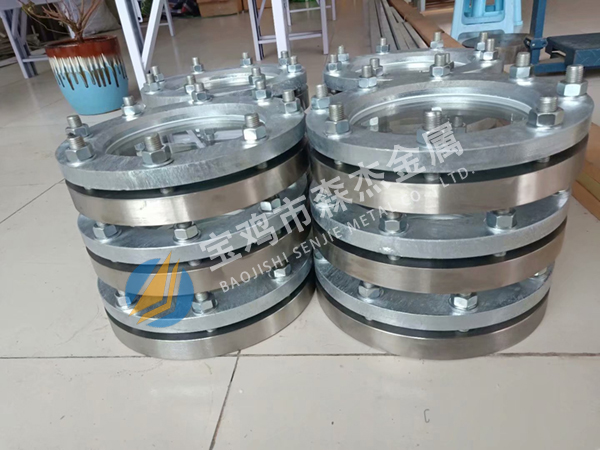

视镜是指用来观察容器及设备内部物料情况的装置。属安全附件,应定期检查。按形状分为圆形和长方形视镜。按用途分为窥视和照明视镜。按结构分为带衬里和不带衬里、带颈、带罩、双层安全、保温、带刮板、带冲洗装置视镜以及适合于粉状物料用视镜。
用途:视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。
结构:视镜主要由视镜底板、视镜玻璃、阀门组件等组成。
产品特点及用途
视镜用于石油、化工、化纤、医药、食品等工业生产装置中,能随时观察液体、气体、蒸汽介质的流动反应中,是保障正常生产不可缺少的配件。
技术规范
制造和检验标准:参照HGJ501-502-86压力容器视镜”设计制造和验收。
法兰标准:HG、GB、JB、ANSI、JIS
工作压力:PN0.6~2.5MPa
工作温度:0~200℃
适用介质:氧化性腐蚀介质。
主体材料
壳 体:TA1、TA2、TA10、N6、N4、ZR702、ZR705
视 窗:钢化硼硅玻璃、石英玻璃
密封垫片:PTFE、RPTFE、PPL、四氟乙烯
